Sensor spo2 deteksi saturasi oksigen tidak merusak
Sensor oksigen darah merupakan komponen penting untuk mendeteksi saturasi oksigen darah, dan kerusakannya akan secara langsung mengarah pada deteksi yang tidak akurat atau seluruh mesin tidak akan berfungsi. Sensor oksigen darah dapat dibagi menjadi jenis jari, jenis daun telinga, jenis bungkus dan jenis perekat sesuai dengan bentuknya, dan dapat dibagi menjadi tipe dewasa, tipe anak, dan jenis bayi sesuai dengan penggunaan . Terlepas dari bentuk dan jenisnya, prinsip dari sensor oksigen darah adalah sama, dan mereka terdiri dari perangkat pemancar cahaya dan perangkat penerima. Perangkat memancarkan cahaya
Ini terdiri dari cahaya merah dengan panjang gelombang 660 nm (650 nm) dan tabung pemancar cahaya inframerah dengan panjang gelombang 940 nm (910 nm). Perangkat penerima fotosensitif kebanyakan menggunakan fotodioda tipe PIN dengan area penerima besar, sensitivitas tinggi, arus gelap rendah dan noise rendah, yang mengubah sinyal cahaya insiden yang diterima menjadi sinyal listrik.

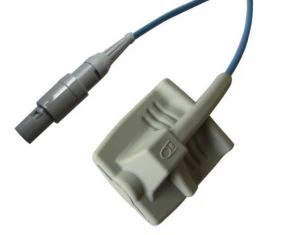

Sebagian besar oksimeter denyut yang baru dikembangkan adalah sensor sensor jari. Probe ditempatkan di ujung jari saat digunakan. Dua LED yang ditempatkan berdampingan dipasang di dinding bagian atas lengan jari, dan panjang gelombang pancarannya adalah cahaya merah 660nm dan cahaya inframerah 940 nm. Dinding bawah adalah alat penerima fotosensitif yang mengubah cahaya merah dan inframerah yang ditransmisikan melalui jari menjadi sinyal listrik. Ketika oksimeter sedang berjalan, sirkuit penggerak berbagi waktu memungkinkan dua LED untuk memancarkan cahaya pada interval waktu tertentu dan pada rasio tugas yang lebih rendah, masing-masing, sesuai dengan rasio intensitas cahaya dari fotodioda ke cahaya yang ditransmisikan yang diterima oleh photocell. Hitung tingkat penyerapan darah secara keseluruhan a660 dan a940, dan kemudian gabungkan koefisien yang dikalibrasi secara eksperimental A dan B ke dalam rumus di atas, Anda dapat menghitung nilai saturasi oksigen darah.
